影像科三维阅片怎么核对：满五十层才开 MPR，窗宽测量与 PET-CT 融合分开验收

2026年10月2日，阅片席先问三件事

影像科同事打开 医学影像标注平台 时，真正要确认的不是宣传页上有没有「三维」两个字，而是眼前这套序列能不能按手册进入多平面重建。北京朗慧科技有限公司（品牌 LumeSage）的用户手册把产品写为「大数据人工智能科研平台 / 医学影像人工智能标注与算法分析平台」。观测日取 2026 年 10 月 2 日。这一天把手册已经写明的阅片条件，和 2026 年 9 月 20 日核算沟通稿里的放射插件增量，分成两列来读。

阅片席建议先记下三行：模态是不是 CT、MR 或 PT；该序列层数是否达到五十；这次科研要不要 PET-CT 融合。三行都清楚，演示才不会把「按钮是灰的」误报成故障。手册同时写明暂不支持视频类型影像分析。超声电影、内镜录像若出现在需求单上，应离开这篇的验收范围，而不是在 MPR 菜单里反复点击。

合同主体是北京朗慧科技有限公司，品牌用 LumeSage。2026-09-20 的核算沟通稿按条目列出增量。合同范围以双方确认的清单为准。下面只把手册里的窗宽窗位、测量、PET-CT 融合和五十层 MPR 写成可核对步骤，把最大密度投影、容积再现和交互式分割模型留在增量列。

手册阅片器里已经能点开的三组工具

手册对阅片侧的记载可以收成三组。第一组是窗宽窗位预设，用来决定软组织和空气、骨与造影剂在屏幕上的对比。第二组是测量，用来在当前显示条件下量距离或范围，并让下一位读者知道这个数是在什么显示状态下取得的。第三组是 PET-CT 融合，把代谢信息与解剖信息叠在同一视图里。这三组不依赖「是否已经进入三维」才能讨论。二维轴位上同样要选窗、要测量、要决定融不融合。

多平面重建是附加条件，不是这三组工具的别名。手册写明：仅当模态为 CT、MR 或 PT，且序列不少于五十层时，才提供 MPR。布局是左侧三维，加上冠状、矢状、轴位。四个视窗同时出现，阅片者才能在正交平面上核对同一条边界，而不是只在轴位上顺着一层往下翻。层数不到五十时，三维查看不可用。验收记录应写成「未满足入口条件」，不要写成「三维模块损坏」。

预标注模型与阅片布局也要分开。手册记载一百八十余个预训练分割模型，结构包括肺、肝、肾、气道、骨骼、血管等，输入为 CT、MR、PET，输出为 Mask 或 Contour，推理使用 GPU。这些模型给出的是草稿轮廓，不是金标准。它们是否在某一次三维视图里被打开，取决于该序列是否已经满足 MPR 的入口条件，以及课题组是否把草稿送进人工修订。模型数量不能代替层数核对。

五十层是入口条件，不是故障

把规则拆开，避免两种误判。第一种误判是模态不对仍期待三维。CT、MR、PT 之外的序列，手册没有把它们写成 MPR 的适用对象。第二种误判是模态对了，但层数不足。四十九层与五十层的差别在科研数据里很常见：厚层重建、局部放大序列、定位像被误选成正式序列，都会让层数停在门槛下方。此时三维查看不可用，是规则生效，不是服务中断。

入口条件要写进演示脚本，而不是写进口头解释。建议准备两套可公开说明的测试序列，都经过脱敏授权。一套满足 CT 或 MR 或 PT 且不少于五十层，预期看到左侧三维和三个正交平面。另一套同样模态但少于五十层，预期三维不可用，轴位阅片、窗宽窗位和测量仍可按手册其余条款讨论。两套结果写在同一张验收表上，信息科和影像科对「不可用」的含义就一致了。

下面这段是演示示意，不对应任何真实患者，也不代表平台内置了该例数据。假设一套胸部 CT 轴位有三百二十层，模态为 CT，则满足五十层规则，应能进入 MPR，在冠状和矢状平面上查看轴位轮廓是否上下连续。另假设同一次检查的一张定位像只有十几层，模态即便仍标成 CT，也不应期待它出现三维。把定位像点进标注任务，却抱怨没有容积显示，属于选错序列。科研数据集入库时就应把正式容积序列和定位像分开命名。

磁共振还有一层容易混的情况，仍然用演示示意说明。同一患者的 T1 与 T2 是不同序列。能否对其中某一序列做 MPR，只看这一序列自己的模态是否为 MR、层数是否不少于五十。不能因为同一次检查里另一序列层数足够，就认为当前序列自动具备三维。正电子发射断层同理：PT 序列单独计数。融合视图讨论的是代谢与解剖的叠合，不自动把层数门槛从一条序列借到另一条序列。

窗宽窗位选错时，轮廓会跟着错

窗宽窗位预设的作用，是把同一套体素显示成不同的灰度对比。影像科熟悉这样的经验：同一次 CT，把显示调到适合肺野的对比，胸壁和纵隔的边界会变得不好判断；调到适合纵隔的对比，肺内小结构又会糊成一片。平台提供预设，是为了让标注员在开始勾画前先固定一种显示，而不是在勾画过程中随意拖动，使边界跟着灰度走。

轮廓描的是当时眼睛认定的边缘。窗选错了，边缘会移到错误的灰度台阶上。这条轮廓一旦被后续流程锁定，放射组学提取到的就是这条错误边界内外的体素，深度学习若拿它做训练，学到的也是同一种偏差。偏差不会在曲线上自动标明「窗错了」。Loss 或 Dice 只能说明预测和标签是否重叠，不能说明标签本身是在正确窗下描出来的。因此窗的选择属于标注规程，应在勾画之前写明，而不是在分析之后补一句「当时大概用了默认显示」。

建议在规程里至少留下三句话。第一句写明这一任务使用哪一种窗宽窗位预设，若预设名称在界面上可见，就抄录名称，不要凭记忆改写。第二句写明何种情况下允许改窗，例如骨结构与软组织必须分开任务，而不是在同一条轮廓上中途换窗。第三句写明审核员复核时是否必须回到同一预设。审核员若在另一种对比下看轮廓，会把正确的边界误判成外扩，或把外扩误判成正确。盲审比较的应是轮廓，不是两位读者各自临时拖出来的灰度。

预设不等于诊断窗口的临床标准。手册列出的是阅片工具，不是对某一病种窗宽窗位数值的推荐。课题组如果在论文方法里写「采用纵隔窗」，需要自己的方案规定具体数值，并确认界面上的预设与该数值一致。平台页面不会因为购买了标注功能，就把某种窗变成诊断规范。本页也不把任何窗的选择说成可以提高检出。检出是否成立，取决于课题设计和医师判断，不取决于按钮是否存在。

测量要能回到序列和显示状态

测量工具让阅片者在图像上取得长度或范围一类的数。数本身没有科室。可复核的是取得这个数的条件：哪一个序列、哪一层或哪一个平面、当时的窗、测量对象是解剖结构还是已经画好的轮廓。条件缺一项，另一位医师第二天会量出一个不同的数，两人却都认为自己用的是平台「自带的测量」。

在 MPR 可用时，左侧三维与冠状、矢状、轴位同时存在。测量应声明落在哪一个平面上。轴位上的前后径和矢状面上的上下径回答的不是同一个几何问题。把两个数写进同一张临床变量表时，变量名里就要带上平面，避免数据治理阶段把它们收成一列「直径」。临床变量若挂在 Patient、Study 或 VOI 的不同层级，测量结果也应先决定自己属于哪一层：病人级基线、检查级序列，还是病灶级轮廓。层级选错，后面的组学并表会对不齐。

测量纪律还包括不把测量值当成已审核的标签。测量是阅片动作，轮廓是否锁定、是否经过盲审，由数据集状态决定。只在三维视图里量了一个数，并不等于该 VOI 已经可以提取特征。特征提取应发生在轮廓锁定之后。测量可以用来检查轮廓是否明显偏离目视边界，但不能代替锁定。下载包有效期十五天，适合课题内部交接当时的影像与勾画；测量若需要长期留存，应写进临床变量或实验记录，而不是假设浏览器里的下载会一直在。

演示示意：一套满足五十层的肝脏 CT 上，标注员在轴位量得某一低密度区的最大横径，又在冠状面上量得头足方向的长度。两个数都应写明平面。若此时窗从软组织对比被拖到骨对比，横径可能因边缘不清而变大。验收时可以故意改一次窗再量，把两个数都记下来，用来培训「先固定窗，再测量」，而不是用来比较哪一个数更接近诊断。诊断结论不属于这条测量记录。

PET-CT 融合不要写成 MIP 或 VR

手册已经记载 PET-CT 融合。它回答的问题是：代谢灶和解剖结构能否在同一阅片上下文里对照，以便勾画时知道高摄取落在哪一处结构上。融合是阅片工具，不是对摄取高低的诊断报告，也不产生可对外发布的临床结论。需要融合的课题，应在询盘里写明，避免演示只准备了单独的 CT 容积。

2026-09-20 核算沟通稿里，放射插件。该条目写到的范围包括 MPR、MIP、VR、多序列融合、SAM 分割，以及放疗和乳腺相关能力。这里必须停下来对照手册。手册已经具备的，是五十层规则下的 MPR，以及 PET-CT 融合。插件条目中的最大密度投影、容积再现，不能写成今天的手册功能。多序列融合这一用语，也不要自动等同于手册中的 PET-CT 融合。前者出现在增量清单，后者出现在现网手册，验收时各看各的证据。

SAM 分割同样留在增量列。Kirillov 等人在 ICCV 2023 提出 Segment Anything，讨论的是通用提示式分割；Ma 等人在 Nature Communications（2024）发表 MedSAM，讨论医学图像上的适配。两篇论文是方法坐标，不是 LumeSage 的署名工作，也不能理解成这些权重已经装进标注平台。放射插件把 SAM 分割列为增量，说明它不在「手册已有 MPR」的同一句话里。现网可讨论的一百八十余个预训练分割模型，输出 Mask 或 Contour，覆盖肺、肝、肾、气道、骨骼、血管等，使用 GPU，性质是草稿。它们不是上述论文权重的同义词，也不能因为插件名称里出现 SAM，就在验收单上勾选「基础模型已交付」。

放疗勾画和乳腺相关能力同样属于这条插件的增量描述，不要从「能看 CT」推导出来。乳腺断层或放疗结构集若是本次采购目标，应单列在确认清单里，并准备对应模态的脱敏样例。样例若不满五十层，连 MPR 的入口都不成立，更不能用来验收插件中的容积再现。把插件整包写进「与手册同等交付」，会在 MIP、VR 或 SAM 上无法演示。

三维视图不改变草稿的身份

一百八十余个预训练模型可以缩短初稿时间，前提是输入模态落在 CT、MR、PET，并且课题组接受输出仍须人工修订。GPU 说明推理需要相应计算资源，不说明结果已经过审核。Mask 与 Contour 是两种输出形态，实验记录里应保留当时采用的是哪一种，以便审核员知道自己改的是涂抹区域还是轮廓线。

当序列满足五十层、MPR 打开时，正交平面有助于发现轴位上看似闭合、上下层却断开的草稿。这是阅片上的好处，不是模型性能的证明。不满足五十层时，不能用「三维看不了」来否定或肯定模型，因为入口条件没有满足，三维本来就不应出现。此时仍可在轴位上修订 Mask 或 Contour，只要规程允许在二维上完成该任务。不要为了强行打开三维，把多套薄层重复堆进一个序列制造层数。那样做会改变体素关系，后续测量和特征都会失真。

Isensee 等人在 Nature Methods（2021）报告 nnU-Net，强调医学分割的增益很大一部分来自训练协议，而不是更换一个听起来更新的骨干。这篇文献在这里只作方法学提醒：阅片条件属于协议的一部分。窗、层数、融合与否、轮廓由谁修订，都应能被下一个人复述。文献不是产品内置权重，本平台也不声称交付了 nnU-Net 的权重。影像科若只关心本次勾画，不必进入训练界面；但应知道错误的窗和错误的序列会把后面的训练协议一起带偏。

和数据卡、评测页怎么接

阅片产生的是轮廓和测量记录，不是已经可以外售的数据包。若这些轮廓要进入可引用的数据说明，应转到 数据集 上的数据卡，写明模态、层数门槛是否满足、窗的规程、融合是否使用、标注由人修订还是仅保留模型草稿。数据卡不替代伦理批件。许可范围、能否出科、能否用于训练，仍由课题组与信息科按本院制度填写。

医师对边界有争议时，争议的处理口径可以对照 医疗专家数据 的终审方式：谁有权改轮廓、改完是否重新盲审、锁定之后是否只读。合作研究共享影像与临床、隔离勾画。一位中心的医师不应在融合视图里看到另一中心未授权的轮廓。隔离是权限事实，不是阅片习惯。锁定之后只读，是为了防止测量做完又回去改边界。

若某个三维测量或轮廓将被用作模型上线前的门禁样本，入口在 医疗模型评测，产品名保持 Medical Gate。Medical Gate 讨论私有题、准则和过程记录。它不把某一次 MPR 演示中的目测印象写成分数，也不承诺购买标注平台之后评测分数上升。公开论文里的分割模型可以作为方法对照，不能当作本院已经具备的诊断能力。本页不构成医疗器械宣传，不涉及注册申报结论。

验收分列，避免把增量写成现网

建议影像科与采购各持一张表。现网表只列手册句子能对上的项目：窗宽窗位预设、测量、PET-CT 融合、以及在 CT 或 MR 或 PT 且不少于五十层时的 MPR（左侧三维加冠状、矢状、轴位）。少于五十层时记录「三维不可用，符合入口条件」。视频分析明确写「手册不支持」。预标注只验收「草稿可生成、人工可改」，不验收诊断灵敏度。

增量表只列本次确认清单里真正要买的放射插件内容。若确认清单包含 MIP、VR、SAM 分割、放疗或乳腺，再准备相应样例和验收句。若确认清单不包含它们，就不要因为核算稿里出现过这一行，就要求现网演示容积再现。行名不是功能已经上线的证明。对外以确认清单和合同为准。

并发约三十人出现在核算稿条目 M，那是待测试的目标，不是宣传页上的同时在线人数。阅片验收不要用「今天有多少人打开了三维」来代替三十人并发测试。多因素认证和字段级安全属于另一条增量，与窗宽窗位无关。结构化报告引擎、MDT 协同和 Git 式版本也不在本篇的现网阅片范围里。它们各自有边界，不应在三维按钮的验收意见里顺带勾选。

融合视图上，轮廓仍要声明归属

PET-CT 融合把两套信息叠在一起看，并不自动产生第三套「融合序列」的几何定义。勾画时必须能回答：这条轮廓写在 CT 的空间上，还是写在 PT 的空间上，或是课题组规程规定的某一种重采样之后的空间。手册把融合列为阅片能力，没有把「融合后自动生成可发表的摄取体积」写成结果。体积一类的派生量若需要进入临床变量，应由课题方案定义计算公式，并注明使用的是哪一条已锁定轮廓，而不是只保存一张融合截图。

演示示意：同一床位上，CT 为薄层容积且超过五十层，因此可以打开 MPR；PT 层厚更大，层数可能单独计算后仍不足五十，于是 PT 自身的三维入口不成立。此时融合视图仍可按手册讨论是否可用，但不要把 CT 的三维布局说成 PT 也已经满足五十层。验收表应有两行层数，而不是一行「PET-CT 共多少层」。共多少层这种加法没有手册依据。多序列融合若来自报价中的放射插件，更不能用这次 PET-CT 对照来代替插件验收。

窗在融合时更容易被忽略。解剖部分的显示对比决定结构边界是否清楚；代谢信息叠加上去之后，高摄取看起来可能落在边界内，也可能看起来溢出边界。若只是阅读时的视觉印象，讨论的是显示；若因为这种印象把轮廓外扩，讨论的就是标签改变。标签改变之后，必须重新进入审核，不能在融合截图上直接盖一个「已确认」。锁定后的只读，就是用来挡住这种显示驱动的改边界。

测量同样不要跨过未声明的空间。在融合视图上量得的距离，应写明参照的是解剖层还是代谢显示。两者的层厚和像素间距可以不同。把两个间距混在一个数里，数据卡上将无法解释单位。数据卡建议连同模态、层数、是否融合、窗的规程一起冻结。缺了层数的数据卡，读者无法判断当时有没有资格打开 MPR，也就无法判断三维测量是否曾经合法出现。

信息科工单要记录入口，而不是只记录现象

「三维打不开」五个字不足以派单。工单至少包含模态、序列层数、操作者角色、以及当时是否在合作研究数据集里。层数少于五十，处理意见应是向课题组说明入口条件，并请其更换正式容积序列。层数不少于五十且模态为 CT、MR 或 PT 仍无 MPR，才进入故障排查。两种结论写在一起，才能避免把规则误报成缺陷，也能避免把真缺陷解释成规则。

角色影响能看到什么，但不改变五十层规则。数据采集把序列送入项目，数据治理决定它进入哪个数据集，课题组管理员决定分享与盲审，平台管理员负责账号与运行边界。四个人都不应该用即时通讯把患者影像转给群外的人来「帮忙看看为什么没有三维」。这种转发既离开平台审计，也违反最小必要。平台管理员的职责是核对接入口条件和权限，不是成为患者数据的第二通道。多因素认证和字段级安全若需要，属于核算稿中的安全增量，与本次工单里的层数核对不是同一张验收单。

正交平面的用法也可以写进科室短训，而不必上升为新的采购项。轴位轮廓在冠状面上呈现为一条上下关系，在矢状面上呈现为前后关系。短训用脱敏且满足五十层的样例，让标注员指出一处只在轴位连续、在冠状面上断开的位置即可。这个练习训练的是空间核对，不是训练诊断。断开是否为解剖真实或勾画失误，由审核员判断。练习记录不要写入患者标识。

现网手册与 2026-09-20 沟通稿的边界，适合印在工单页脚：页脚左侧列窗宽窗位、测量、PET-CT 融合、五十层 MPR；页脚右侧列 MIP、VR、插件中的多序列融合与 SAM 分割、放疗与乳腺。右侧没有出现在本次确认清单中时，工单不得以「未看到容积再现」作为缺陷。左侧未满足五十层时，工单不得以「未看到三维」作为缺陷。页脚是给值班人员的判别树，不是功能广告。判别树写清楚之后，询盘才知道要准备哪一套序列来演示。

询盘请写模态、层数和是否融合

请通过 标注平台预约演示 提交说明，不要粘贴患者姓名、住院号、影像号或截屏上的身份信息。建议写明：模态是 CT、MR 还是 PET；拟用于演示的序列大约多少层，是否已知不少于五十层；本次是否必须看到 PET-CT 融合；数据在院内演示还是可脱敏后离线；是否要把 2026-09-20 放射插件中的 MIP、VR 或 SAM 列入本次确认清单。只写「想看三维」也可以提交，但会多一轮邮件确认层数。

电话 +86 15010400907，邮箱 date@lumesage.com，微信 langhuiai，商务对接罗坤。地址：北京 · 北京大学科创园 B 栋 301 房。回复会按平台咨询处理，先核对入口条件，再安排阅片演示。兴趣若同时涉及数据卡或门禁，请在表单里注明，以便和数据集、Medical Gate 的线索分开登记。

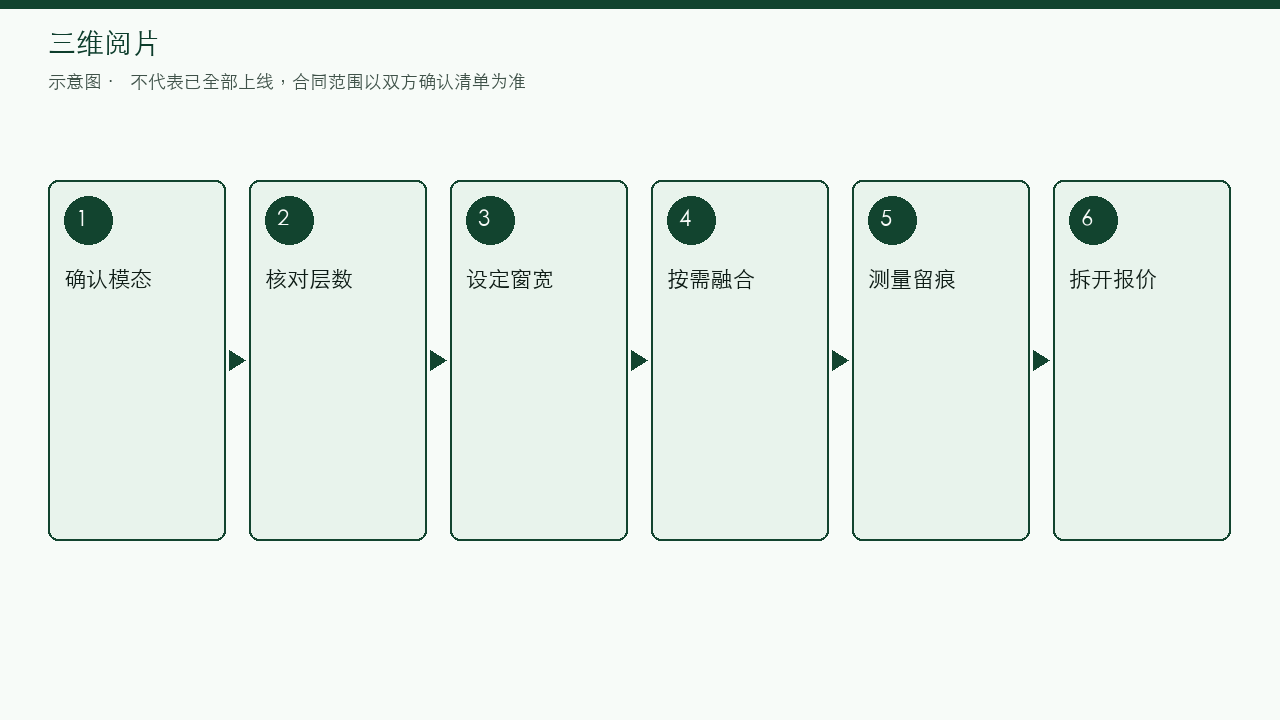

演示当天可以按六步走：确认模态，核对层数，设定窗宽，仅在需要时打开融合，完成一次带平面说明的测量，最后把手册项与报价项拆开签字。六步走完，影像科得到的是一份可复核的阅片记录，而不是一句「三维已支持」。层数不够就停在入口条件上，把序列重新选对，比反复刷新页面更接近手册原意。轮廓要进入特征或训练时，请再核对锁定状态，避免把未审核的边界送出阅片席。
